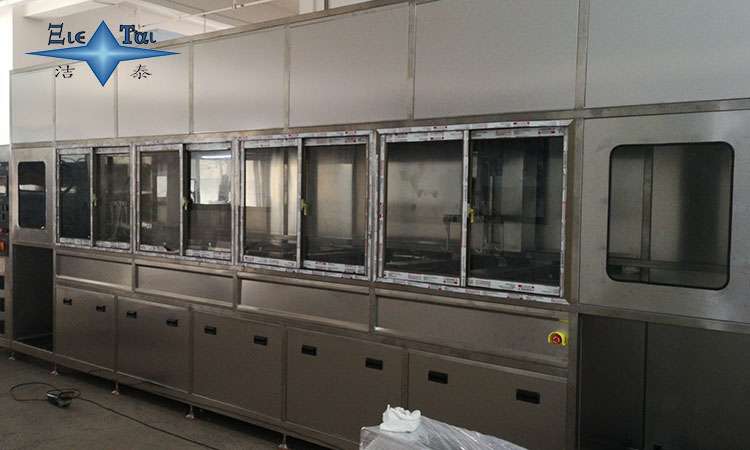

在金屬加工、電子制造、醫療器械等工業領域，超聲波清洗機是精密清洗的關鍵設備。一次錯誤的接線不僅會導致設備癱瘓，更可能引發觸電、短路甚至火災等重大安全事故。掌握工業級設備的規范接線方法，是保障生產安全與效率的基石。本文將詳解接線步驟、安全要點與常見問題排查。
一、安全第一：接線前的核心準備（生命線！）
- 斷電操作：?任何接線或維修前，務必切斷總電源，并掛上“禁止合閘”警示牌，使用驗電筆再次確認無電。
- 讀懂電氣圖紙：?仔細研讀設備隨附的《電氣原理圖》和《接線圖》，明確：
- 電源要求：電壓（單相220V / 三相380V）、頻率（50Hz/60Hz）、功率（KW）。
- 主電源線（L1, L2, L3 / L, N）、地線（PE）端子標識。
- 控制線路（如溫控、定時器、開關）接口。
- 工具與材料：
- 合格電工工具：?絕緣螺絲刀、剝線鉗、壓線鉗、萬用表。
- 匹配線材：?國標阻燃銅芯線，截面積嚴格按設備功率要求選擇（常見：≥4mm2主電源線，≥1.5mm2控制線）。
- 線號管/標記：?清晰標注每根線的功能（如L1, L2, L3, N, PE, 加熱, 超聲）。
- 銅質接線鼻（用于大功率端子壓接）。
- 環境檢查：?確保設備安裝位置干燥、通風良好，遠離易燃易爆物和水源。
二、接線步驟詳解（以常見三相380V為例）
- 打開電氣控制柜：?找到設備側面的電氣控制柜門，使用合適工具打開。
- 識別主電源輸入端子排：
- 通常位于柜內顯眼位置，標有?L1, L2, L3 (或U, V, W), N (零線), PE (接地)。
- 重要：?仔細核對圖紙與實物標識是否一致。
- 連接主電源線：
- 將來自車間的三相四線+地線電纜（L1, L2, L3, N, PE）穿過設備進線孔（需加裝防水接頭/鎖母）。
- 根據線徑和端子類型，使用壓線鉗可靠壓接接線鼻。
- 按標識對應連接：
- 黃線（或L1） → L1端子
- 綠線（或L2） → L2端子
- 紅線（或L3） → L3端子
- 藍線（或淡藍） → N端子
- 黃綠雙色線 →?PE接地端子（絕對不可省略或接錯！）
- 用適當力矩擰緊端子螺絲，確保無松動。完成后輕拉電線測試牢固性。
- （如適用）連接加熱器電源線：?若設備帶加熱功能，找到加熱器電源輸出端子（通常標有“Heater”或類似），按圖紙要求連接加熱棒電源線（通常為兩芯耐高溫線）。注意相位平衡（若多組加熱）。
- （如適用）連接換能器線：?超聲波發生器輸出端（標有“Transducer”或“UT”）連接至清洗槽底部的換能器組。通常為專用高頻線纜，插頭對接，務必插緊鎖死。避免拉扯或彎折過急。
- 連接控制信號線（可選）：
- 若需外接啟動/停止按鈕、報警燈或與PLC通信，找到對應的控制端子排（如DI/DO, 24V, COM等），嚴格按圖紙定義連接。
- 整理線束：?使用扎帶將柜內線纜整齊捆扎，遠離發熱元件（如變壓器、加熱繼電器）和運動部件。確保柜門能順利關閉無擠壓。
三、通電前終極檢查與測試
- 目視復查：
- 所有接線是否與圖紙一致？重點：L1/L2/L3相序、N線、PE線！
- 端子螺絲是否全部擰緊無松動？
- 線頭有無裸露銅絲觸碰柜體或相鄰端子？
- 線號標記是否清晰無誤？
- 萬用表測試（斷電狀態下）：
- 通斷測試：?檢查PE線是否從設備外殼到電源地線可靠連通。
- 絕緣電阻測試（推薦）：?使用兆歐表（搖表）測量：
- 各相線（L1/L2/L3）對外殼（PE）的絕緣電阻 ≥?2MΩ。
- 相線間絕緣電阻 ≥?2MΩ。
- （三相設備）相序檢查（可選但重要）：?若設備水泵、風機等對轉向有要求，需在通電瞬間觀察轉向或使用相序表確認。若反轉，任意調換兩相進線（如L1和L2）即可。
- 首次通電測試：
- 移除無關人員，合上總電源開關。
- 點動測試：?先不啟動超聲和加熱。觀察控制面板電源指示燈是否正常，檢查風扇（若有）是否運轉。
- 功能測試：?按步驟啟動加熱（觀察溫升是否正常）、啟動超聲波（觀察槽內水花是否均勻細膩，聽聲音是否正常高頻“嘶嘶”聲，無異常振動或噪音）。
- 漏電檢查：?用驗電筆觸碰設備外殼，應無帶電指示。如有條件，使用漏電保護器測試儀驗證。
四、常見接線錯誤與故障排查
- 故障：設備無反應，指示燈不亮
- 排查：總電源是否接通？斷路器/保險絲是否熔斷？N線是否接牢？?輸入電壓是否正常？
- 故障：啟動后跳閘（漏保或空開）
- 排查：PE線是否可靠連接？?內部元器件（如加熱管、電機）是否短路或嚴重漏電？進水導致絕緣下降？
- 故障：加熱不工作
- 排查：加熱繼電器是否吸合？溫控器設定是否正確？加熱管電源線是否接好？加熱管本身是否損壞？
- 故障：超聲波強度弱或無
- 排查：換能器線纜是否連接牢固？發生器是否有輸出（專業檢測）？換能器是否損壞或脫落？頻率設定是否匹配？?液位是否過低？
- 故障：設備外殼帶電（極度危險！）
- 排查：PE線未接或虛接！?內部嚴重絕緣損壞。立即斷電檢修！
五、專業建議與注意事項
- 資質要求：?工業設備接線必須由持有有效電工操作證的專業人員進行。
- 定期維護：?定期（如每季度）檢查接線端子緊固情況，清理電氣柜灰塵，檢查線纜絕緣有無老化破損。
- 升級改造：?任何電路修改必須由專業人員依據規范進行，并更新圖紙。
- 安全文化：?操作人員應接受安全培訓，了解基本電氣危險和應急措施。
結語：規范是安全的護盾，細節是效率的基石
工業超聲波清洗機的接線絕非簡單的“連上線就能用”。它是一套嚴謹的技術流程，關乎人員生命、設備壽命與生產穩定。嚴格按照規程操作，敬畏每一伏電壓，緊固每一顆螺絲，標注每一根線號，方能確保這臺“清潔衛士”安全高效地運轉，為您的工業生產保駕護航。記住：在工業電氣領域，一次規范的接線，勝過百次盲目的搶修。
